AKAI EWI3000

	AKAI　EWI3000 エレクトロニック・ウッド・ウィンド・インストゥルメント単純にT-Squareが好きだから持ってる。少しは吹けるぞ！ MP3サンプル
	中身の音源はどうやら”Oberheim”らしい。やっぱ、アナログはいい！

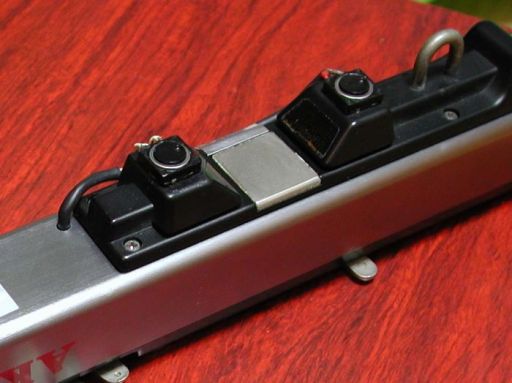

	コントローラからプログラムを変えられるようにしよう！そう思ったおれは、まずプログラムアップダウン用のスイッチをつけた。音源側のプログラムアップダウンキーに並列にスイッチできるようにリレーを介して接続。
	純正のケーブルには予備線がないので、それより２線多いケーブルに変更。それに伴い、コネクタも変更した。
	コントローラ側も・・・。
	音源のつまみは、触るとすぐ動いてしまうので、アクリルのカバーをつけた。これで思い切り掃除してもらえる。（なぁ、みーさん）

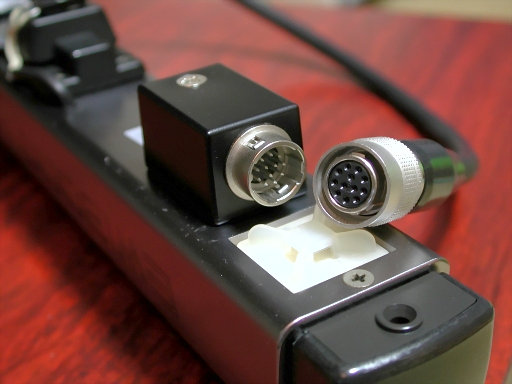

	２コラム上のコネクタ方式だと、演奏中に抜けてしまうことが判明。・・・したのが改造した直後。（爆）それから数年たって改善意欲が湧く。大須に近年できたコネクタ屋さんを覗いたらあるじゃないの！ぴったしなのが！！ヒロセ電機のプラグ(HR10A-10P12S)とレセプタクル(HR10A-10R-12P)を採用した。 2002/02

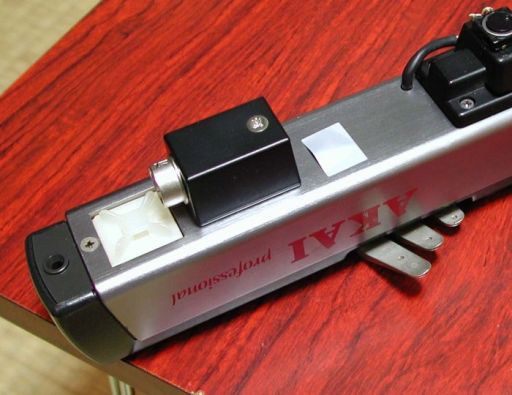

	コントローラへの取り付けはこんなふうにTAKACHIの小型ケースで製作。あと、ベンドセンサのゴムカバーに亀裂が入ってたから交換したいし、キーは金メッキしたいし・・・。 2002/02
	というわけでそのゴムカバー（シールドビブラートって言うらしい）をメーカーから直接取り寄せた。本体600円、代引き郵便で1,100円（名古屋の場合）
EWI3000ツアーケース製作２００４年２月

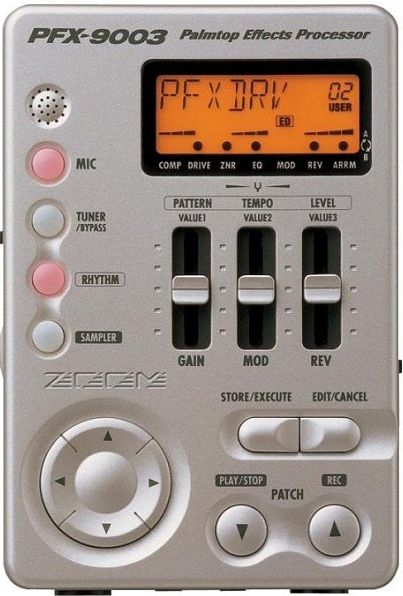

	１月中旬、ふと目に留まったZOOMの極小エフェクター、PFX-9003。これを使ってEWIツアーケースの復活を思い立った。ギター用という仕様を除けばかなりイイ！こいつには楽器練習を考慮してか外部ステレオ入力がある。ということは、EWIとカラオケ音源をミックスするミキサーが要らないのだ。とりあえずは、サウンドハウスで購入。（特価品だったので送料込んでも最安値！）

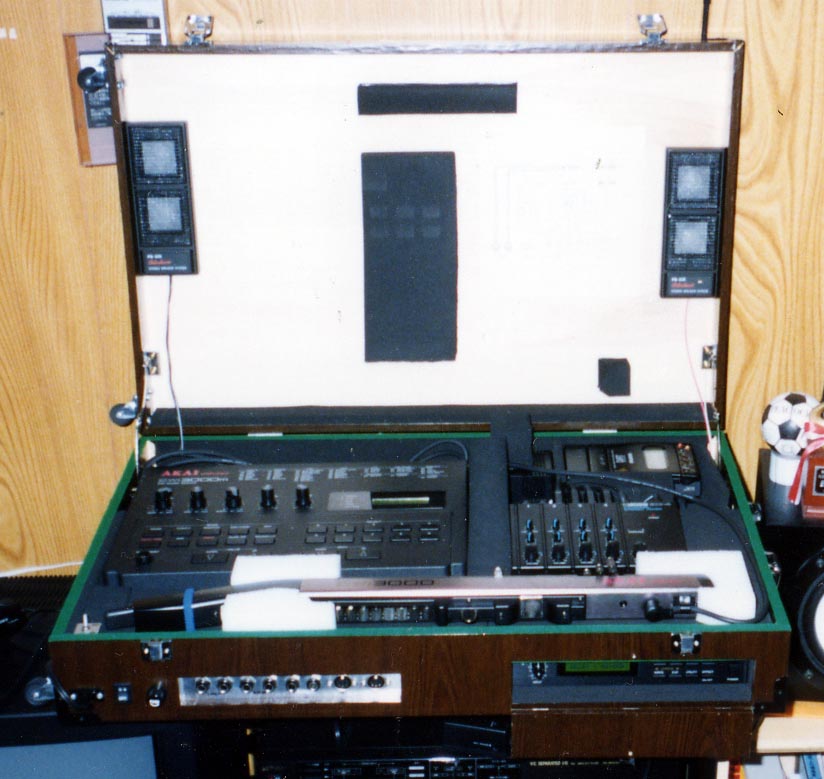

	実はEWIを買って間もない１９９１年にツアーケースを作っていた。ケース本体は、インターネットのない当時、店をまわる以外探す術もないので、１から自分で設計した。カラオケ音源にはソニーのポータブルDAT、エフェクターにはBOSSのSE-50、ミキサーには同BX-4、おまけにチープなスピーカしかし、実家を離れたのを機に中身を出した。そして取っておいたこのケースは２０００年の東海豪雨でゴミと化す・・・。
	次はケース探しだ。エフェクターケース、アルミケース、アルミトランク、あらゆるキーワードでググりまくったがピッタリの寸法がない。オーダーメイドも考えたが３万はくだらない。１月下旬、買い物先のアピタ小牧店にある愛曲楽器で、偶然にも１個だけおれを待っていてくれたエフェクターケースがいた！内寸を測りまくってお買い上げ！！蝶番やロックステー、ゴム足などを追加し、こんなふうにレイアウトした。

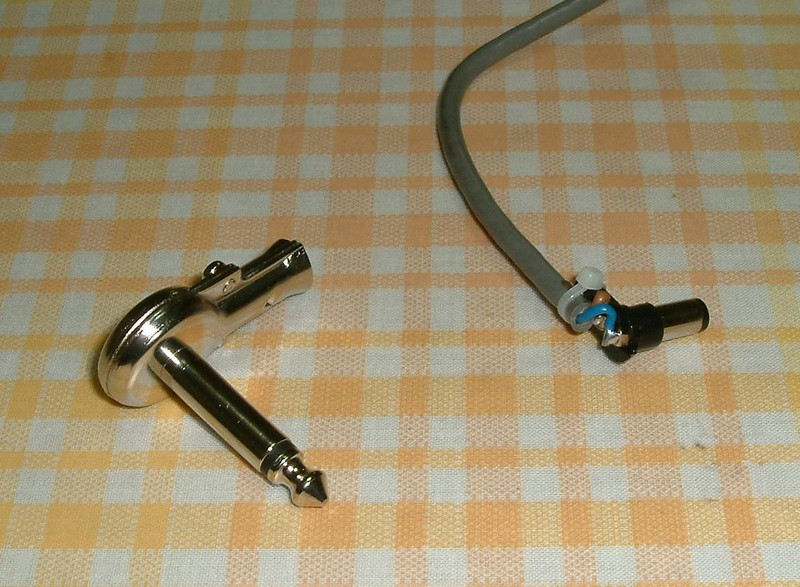

	奥行き（縦寸）が足りないか心配だったけど、EWI音源に挿す電源ケーブルとフォンジャックを極力出っ張らないように工夫し、寸法を稼ぐことにする。

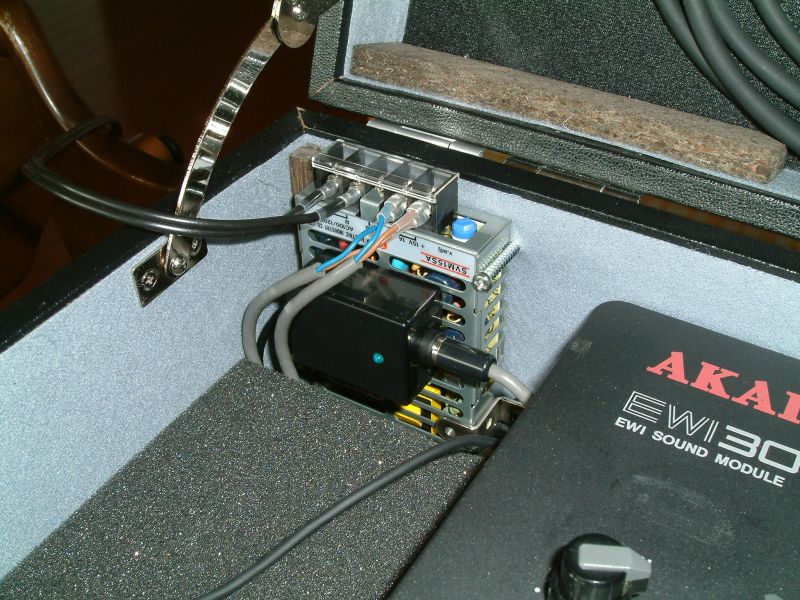

	やっぱり邪魔なのがACアダプタである。ここはスッキリと、思い切ってスイッチングレギュレータにしてみた。 EWI3000mは、15V/700mAなので15V/1Aのものを採用。 PFX-9003用電源には、ここからさらに7809（レギュレータIC）で9Vに落とした。写真中の小さな黒いボックスがそれだ。電源ランプは青だよ、青・・・。これでかなりスペースと重量が稼げた。

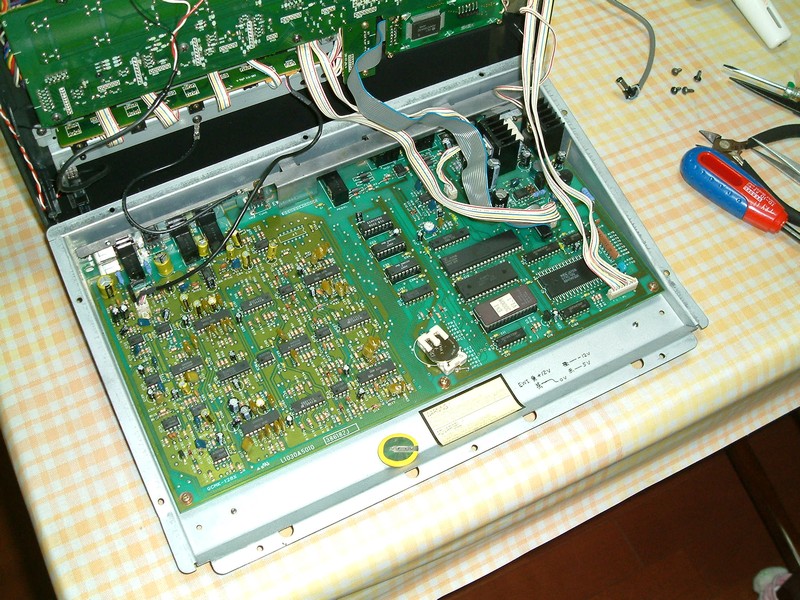

	おっと、ちょうど良いタイミングで内蔵バッテリーが切れかかってきた。 EWIの電源を入れるとLCDに「電池交換せよ」のメッセージが現れる。中を開けると電池が直づけになっている。ここはひとつ、電池ホルダも付けて交換完了。作業前にはメモリーのバックアップをお忘れなく・・・。

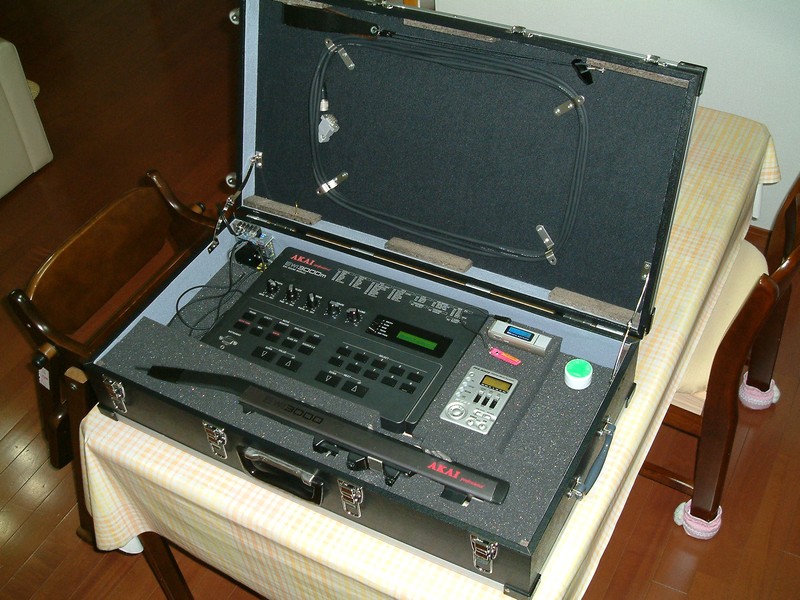

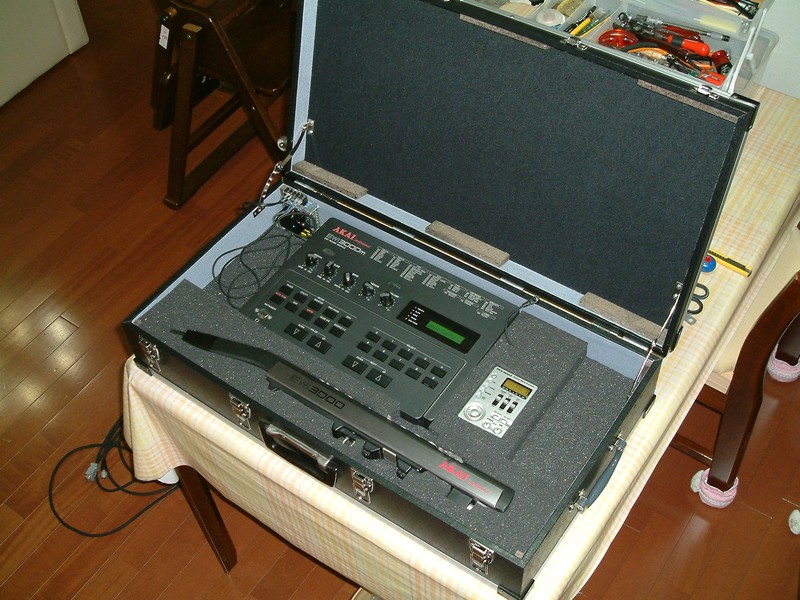

	東急ハンズで買ってきたスポンジ（発泡ポリウレタン）を切って詰めてみた。なかなかイイじゃないか！

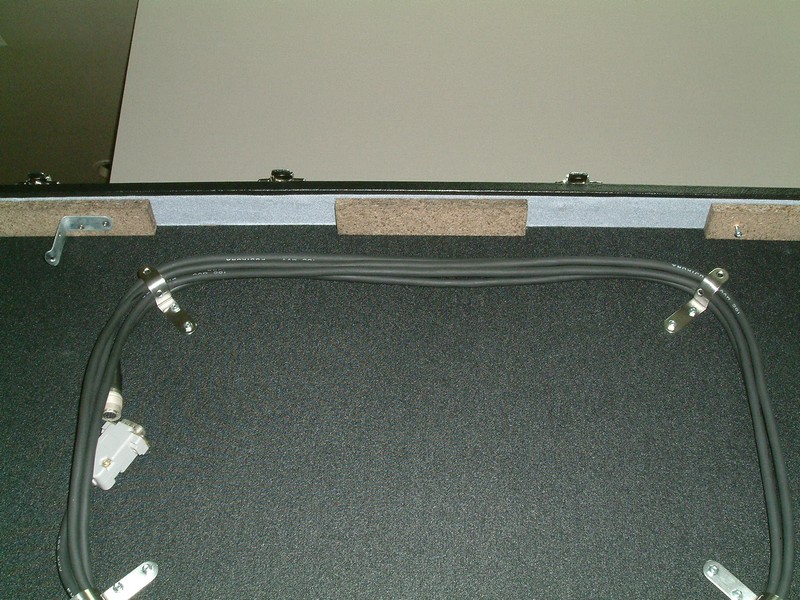

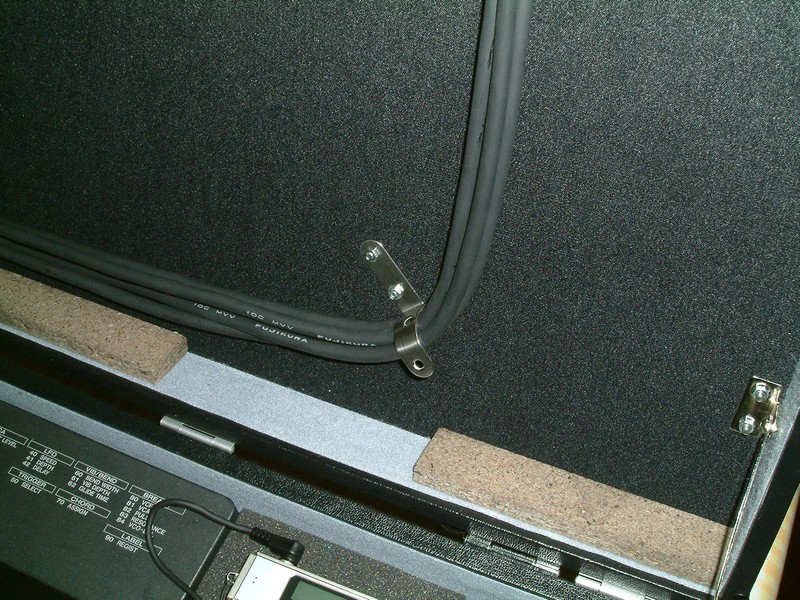

	次にケーブル類の収納だ。ステンレスの金折をこんなふうに曲げてフックを作った。ここへケーブルを引っかけてぐるぐると・・・。

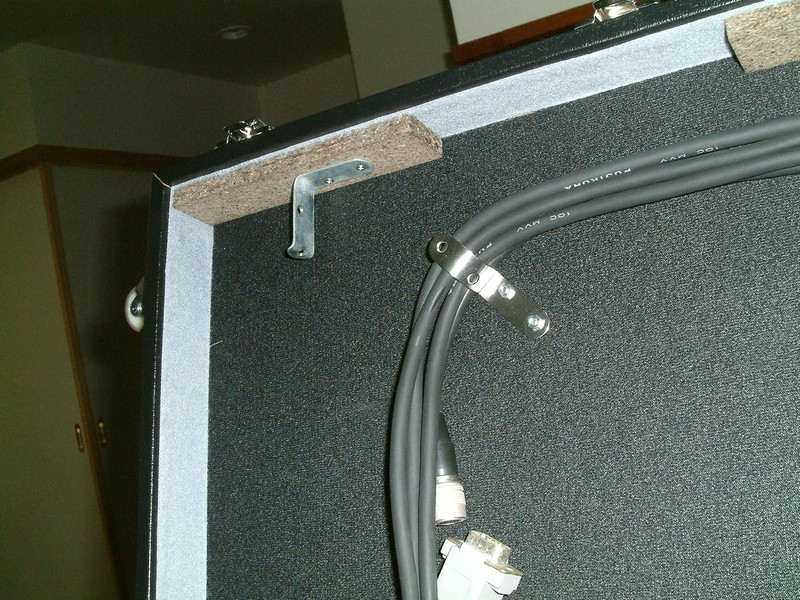

	今度はEWIネックストラップだ。こんな金具（左上の方）を付けて、ここに皮の部分を・・・。
	ストラップはまっすぐ伸ばして、もう一方の小ネジに引っかけるようにした。
	今回は、程度の良いモニタースピーカを内蔵して、電源１本でプレイできるようにする。エレコムの木のスピーカ（MS-76CH）を採用の予定だ。あとはスピーカを待つばかり・・・。

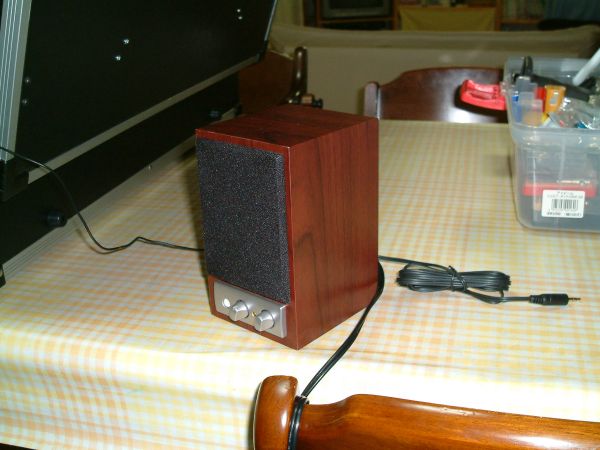

	２月中旬、名古屋周辺に岐阜方面、どこをまわっても置いてないぞ！木のスピーカ！！最後まで取っておいたビックカメラ名古屋駅西にコンプ名古屋、ここにもないとはどういうことだ？！通販ではあるらしいので、PC Successで注文し、３日ほどで届いた。 ACコード、入力用φ３．５ステレオミニプラグ、Ｒｃｈ→Ｌｃｈ接続コード、全て直出しでコネクタ類は省略されている。そして背面にはバスレフポートがある。

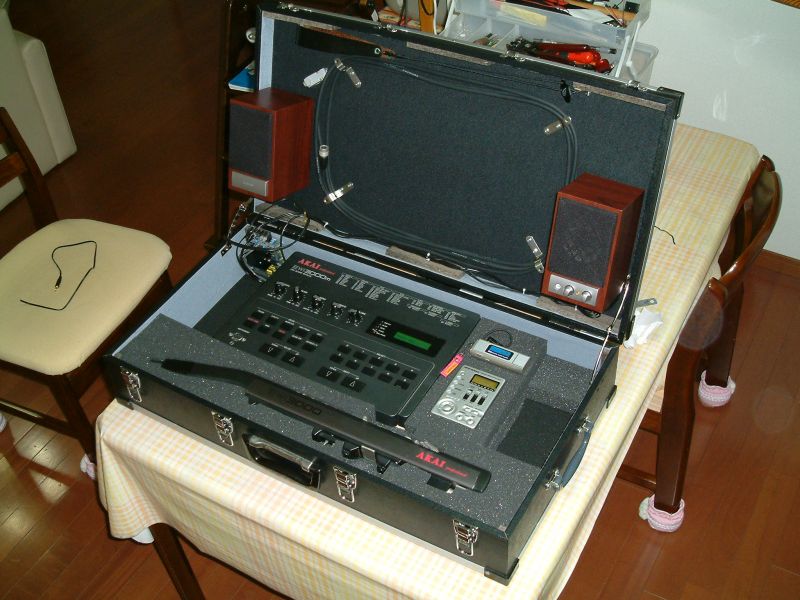

	ケースのフタにスピーカをベタッと取り付けてしまうと、バスレフポートがふさがってしまう。気休め程度だけど、10mm程浮くようにして、背面からのケーブル類も出せるように取り付けた。 ACコードはちょん切って圧着端子を付け、レギュレータの端子台に接続。入力プラグもちょん切ってＬ型に変更した。２月２０日、めでたく完成！
