クラビア　nordlead
（ノードリード：ポリフォニック・リード・シンセサイザー）
北欧はスウェーデンからやってきた（おれにとっては名古屋市北区の某楽器店からやってきた）バーチャル・アナログ・デジタル・シンセサイザーだ。
俗称の中に”アナログ”と”デジタル”の言葉が両方入っているのは変だな。

詳しくはここ
自動ＭＩＤＩローカル・コントロール・オフ設定改造
このノードリードをはじめ、多くのＭＩＤＩキーボードは電源投入時にローカルコントロールがＯＮになっている。
マスター鍵盤で、かつスレーブ音源にしたい場合、ローカルコントロールを手動でオフにする必要がある。
このノードリードで３台目の改造になるのだが、これは、パネルのスイッチを指で押す代わりに、そのスイッチの端子につないだリレーの接点が触れることで”スイッチを押した”ことにして、ＭＩＤＩローカル・コントロール・オフ設定をさせる仕掛けである。

2002/08、メインキーボードが既にNL3になっていることと、引っ越しを機に取り外し。

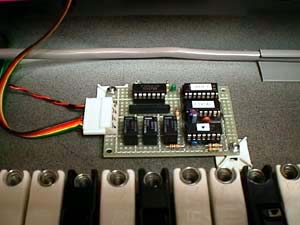

汎用ロジックＩＣで組んだアナログタイマ、発振器、シーケンス用カウンタ、リレー用ドライバＩＣ、リレーを実装したユニバーサル基板。
スイッチ操作一連の”パターン”を発生させ、リレーをドライブする。

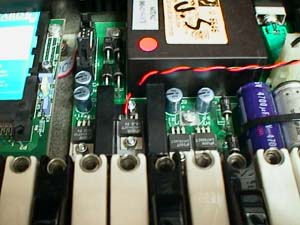

ユニットの電源は、本体電源部のレギュレータＩＣの端子からとった。

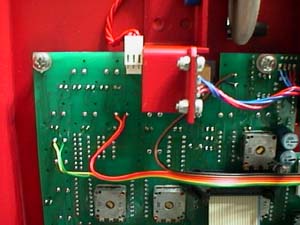

操作に必要なスイッチ（３カ所）の端子に、各リレーからの信号線を接続。
右上にモジュレーションホイールが見える。
