お店でしかノードリードにお目にかかれない人、よーく見てね。

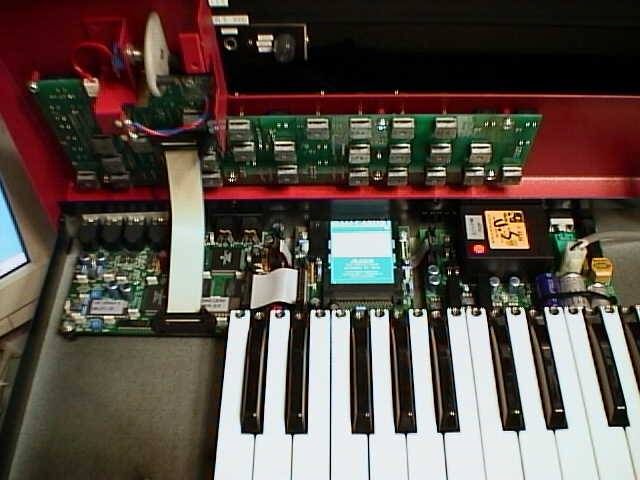

パネルカバーをあけたところ。
赤いパネルの裏にくっついているのが、コントロール基板。
中身は至ってシンプルそのもの。右側の写ってないところはからっぽで、
電源の線がつたっているだけ。そこにエフェクターを入れる手もある。
拡大画像サイズ・・・３９ｋＢ

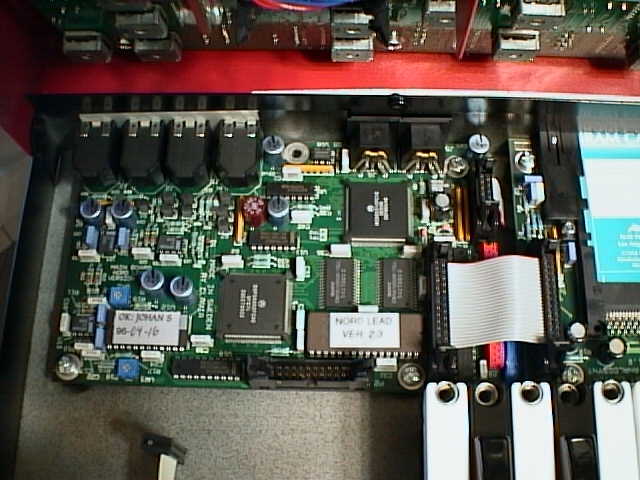

これがメイン基板。
左上のジャックの手前がアンプ部だろう。
あと、ソフトウェアの入ったＲＯＭやカスタムＬＳＩ、Ｄ／Ａコンバータ、
ＭＩＤＩ端子のところにあるのが、おなじみフォトカプラ、シャープのＰＣ９００Ｖ。
拡大画像サイズ・・・４６ｋＢ

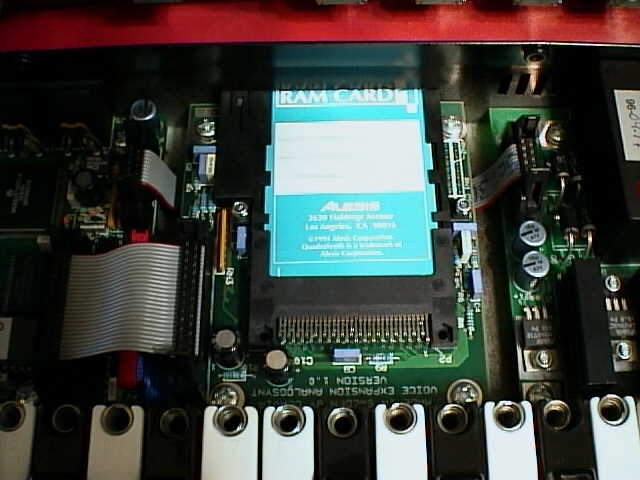

８ボイス＆ＰＣＭＣＩＡカードスロット増設を入れるとこうなる。
取説には64KBのカードと書いてるが、今時そんなモノ出回ってなく、
ＡＬＥＳＩＳ・ＱＵＡＤＲＡＳＹＮＴＨ用のカードを利用した。
拡大画像サイズ・・・３６ｋＢ

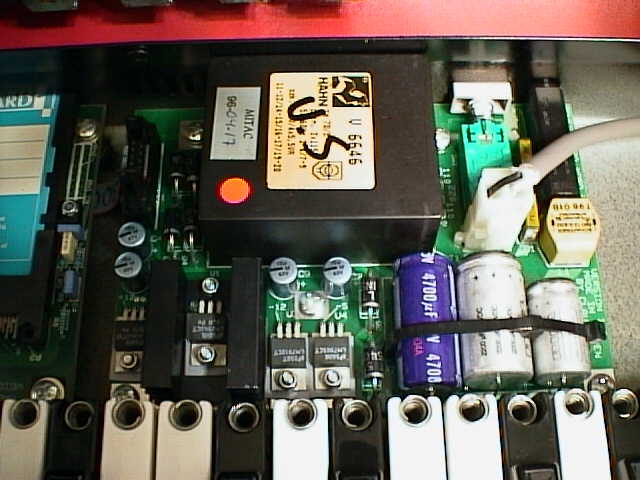

こちらは電源部。まん中の四角いのが電源トランスだろう。
あと、平滑用の大型コンデンサ、トランスの右に電源スイッチ、
そのまた右にヒューズボックス。そのほか、各種レギュレータＩＣ。
拡大画像サイズ・・・４２ｋＢ

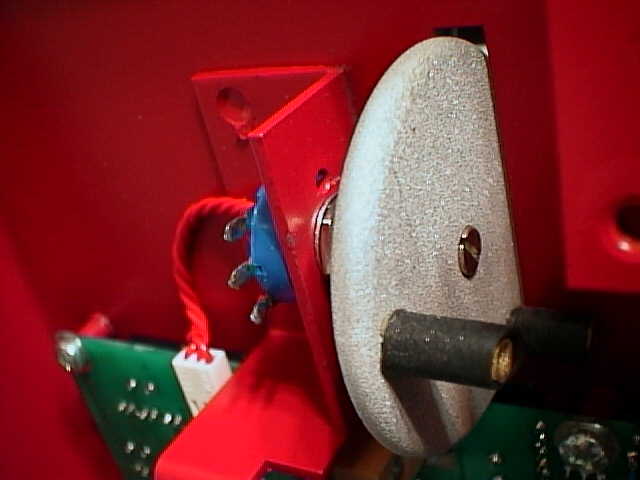

これがアルミホイール（車みたい）可変抵抗器に直結している。
拡大画像サイズ・・・２４ｋＢ

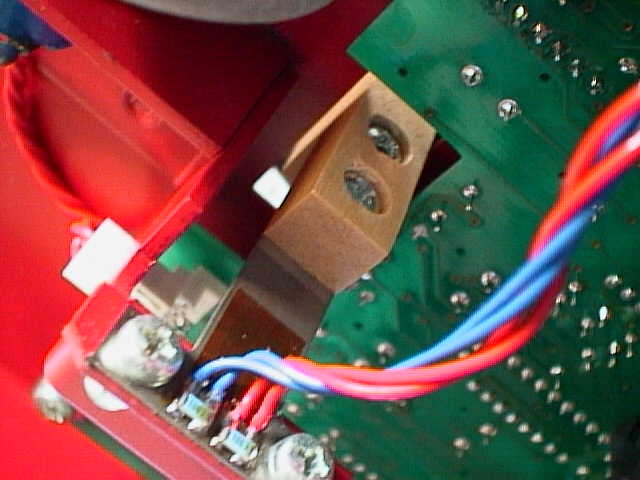

解りづらいかも知れないが、ベンダースティック裏側。
センサに圧電素子が使われているようだ。
スティックの根本についた鋼板にセンサがついていて、
鋼板と一緒に曲げられ歪むことにより、信号を出すようだ。
拡大画像サイズ・・・３４ｋＢ

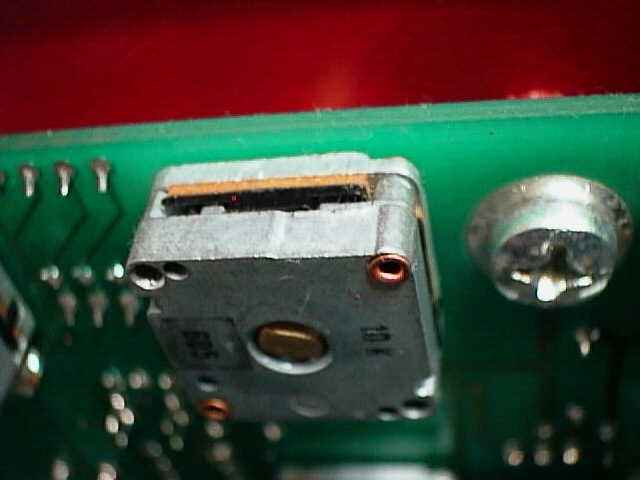

コントロールノブに使われているボリューム。（可変抵抗器）
これは１０ｋΩですな。
大須でも見たこといないやつだ。
拡大画像サイズ・・・２２ｋＢ
